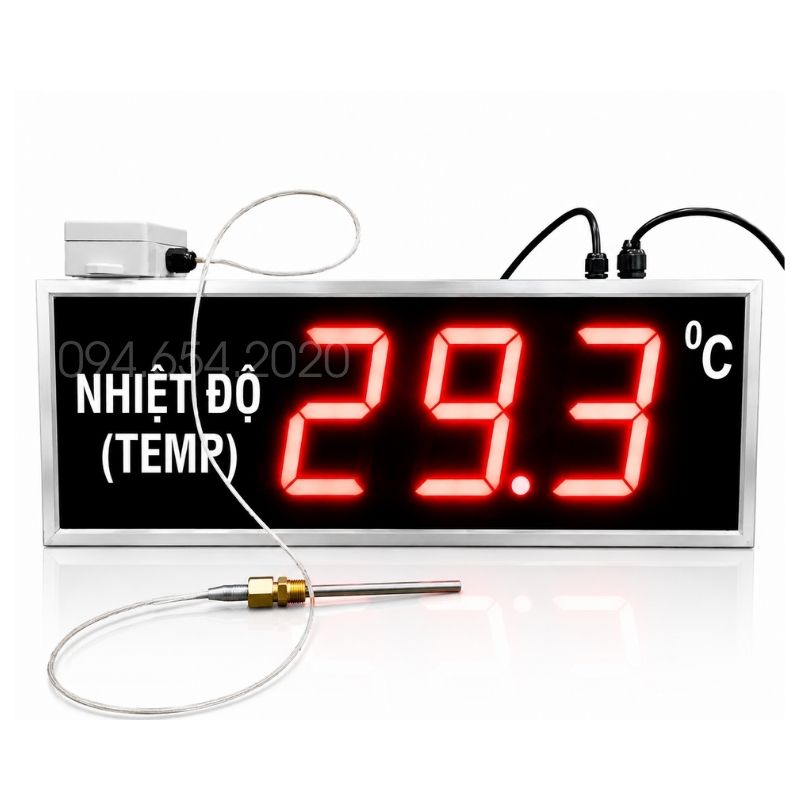

Bảng led hiển thị giá trị từ cảm biến dòng PT100

1.Bảng led hiển thị giá trị từ cảm biến dòng PT100 là gì

Bảng LED hiển thị giá trị từ cảm biến dòng PT100 là bảng led để hiển thị giá trị nhiệt độ được đo bằng cảm biến PT100. Dòng PT100 là một loại cảm biến nhiệt độ chính xác dựa trên nguyên tắc rằng điện trở của vật liệu, thường là platinum (Pt), thay đổi theo nhiệt độ. Giá trị điện trở của PT100 biến đổi theo một mối quan hệ chuẩn xác với nhiệt độ, và bảng LED được sử dụng để hiển thị giá trị điện trở này và chuyển đổi nó thành giá trị nhiệt độ tương ứng.

Bảng LED hiển thị từ cảm biến dòng PT100 sử dụng loại led 7 đoạn siêu sáng màu đỏ để hiển thị giá trị nhiệt độ hiện tại. Người dùng có thể theo dõi giá trị nhiệt độ này để đảm bảo rằng môi trường hoạt động hoặc quá trình sản xuất đang được kiểm soát theo cách đáng tin cậy.

2.Thông số bảng led hiển thị giá trị từ cảm biến dòng PT100

• Bảng led hiển thị thông tin VHB 07
• Model: BLED-ADC-3x5i
• Input: Can K, PT100, 4-20mA, 0-10V, Modbus RTU
• Kích thước: 520x190x50mm
• Output: 4-20mA, 0-10V, Modbus RTU, Relay
• Led 7 đoạn: Loại 5 inch
• Nguồn cấp: 220VAC, 50/60Hz
• Khung vỏ: Khung nhôm phủ mica, alu
• Bảo hành: 12 tháng
• Công ty sản xuất: VHB Việt Nam

3.Nguyên lý hoạt động bảng led hiển thị giá trị từ cảm biến dòng PT100

Nguyên lý hoạt động của bảng LED hiển thị giá trị từ cảm biến dòng PT100 dự trên sự thay đổi điện trở của cảm biến PT100 dựa trên nhiệt độ và sau đó chuyển đổi giá trị điện trở này thành giá trị nhiệt độ hiển thị trên bảng LED. Dưới đây là nguyên lý hoạt động cụ thể:

1. Cảm biến PT100: Cảm biến PT100 là một loại cảm biến nhiệt độ được làm bằng platinum (Pt). Điện trở của PT100 thay đổi theo nhiệt độ theo một quy luật chuẩn xác.
2. Điện trở đo: Điện trở của cảm biến PT100 được đo bằng mạch chuyển đổi VHB được thiết kế để tạo ra một dòng điện đi qua PT100 và đo điện áp trên nó. Dựa vào định luật Ohm (V = IR), trong đó V là điện áp, I là dòng điện và R là điện trở, giá trị điện trở của PT100 có thể tính toán dựa trên điện áp và dòng điện đo được.
3. Chuyển đổi nhiệt độ: Khi đã biết giá trị điện trở của PT100, mạch chuyển đổi sử dụng các phương trình để chuyển đổi giá trị điện trở thành giá trị nhiệt độ tương ứng.
4. Hiển thị trên bảng LED: Sau khi đã chuyển đổi giá trị điện trở thành giá trị nhiệt độ, giá trị này được hiển thị trên bảng LED.

Tóm lại, bảng LED hiển thị giá trị từ cảm biến dòng PT100 hoạt động bằng cách đo điện trở của cảm biến PT100, chuyển đổi nó thành giá trị nhiệt độ và sau đó hiển thị giá trị nhiệt độ này trên màn hình LED để người sử dụng có thể theo dõi và giám sát nhiệt độ trong các ứng dụng đo lường và kiểm soát nhiệt độ.

4.Bảng led hiển thị giá trị từ cảm biến dòng PT100 bao gồm các thiết bị sau:

4.1 Bảng led nhiệt độ

• Bảng led hiển thị thông tin VHB 07
• Model: BLED-ADC-3x5i
• Input: Can K, PT100, 4-20mA, 0-10V, Modbus RTU
• Kích thước: 520x190x50mm
• Output: 4-20mA, 0-10V, Modbus RTU, Relay
• Led 7 đoạn: Loại 5 inch
• Nguồn cấp: 220VAC, 50/60Hz
• Khung vỏ: Khung nhôm phủ mica, alu
• Bảo hành: 12 tháng
• Công ty sản xuất: VHB Việt Nam

4.2 Mạch chuyển đổi Pt100 -->Rs485 (Chuẩn công nghiệp)

• Điện áp làm việc: 12-24VDC
• Kích thước hộp: 83x58x33 mm
• Dòng làm việc: 9-15mA
• Truyền thông: Modbus RTU
• Tốc độ truyền cổng nối tiếp: 9600
• Cảm biến PT100 3 dây hoặc 2 dây
• Công ty sản xuất: VHB Việt Nam
• Bảo hành: 12 tháng

4.3 Weblocal giám sát online(Option)

Dữ liệu nhiệt độ được gửi về Weblocal để người dùng tiện theo dõi, cũng như khi cài đặt ngưỡng nhiệt độ, vượt ngưỡng sẽ đưa ra cảnh báo trên PC/Smartphone để người dùng biết

5.Ưu điểm nổi bật Bảng led hiển thị giá trị từ cảm biến dòng PT100

• Khả năng đọc được tất cả các thiết bị cảm biến có truyền thông: Sự tích hợp của bảng LED này với nhiều loại thiết bị cảm biến có truyền thông khác nhau là một ưu điểm quan trọng.
• Độ tin cậy và chính xác: Cảm biến PT100 là một loại cảm biến nhiệt độ chính xác, do đó, bảng LED sẽ hiển thị nhiệt độ với độ chính xác cao. Điều này làm cho nó trở thành lựa chọn tốt cho các ứng dụng yêu cầu độ tin cậy và độ chính xác trong việc đo và kiểm soát nhiệt độ.
• Sự thuận tiện trong việc theo dõi và giám sát nhiệt độ: Bảng LED có màn hình hiển thị số siêu sáng, giúp người sử dụng dễ dàng theo dõi và giám sát nhiệt độ. Không chỉ theo dõi tại vị trí lắp cảm biến dữ liệu nhiệt độ còn được đẩy về Weblocal để giám sát online.

6.Ứng dụng bảng led hiển thị giá trị từ cảm biến dòng PT100

Bảng LED hiển thị giá trị từ cảm biến dòng PT100 có nhiều ứng dụng trong các lĩnh vực khác nhau, đặc biệt là trong các ứng dụng yêu cầu đo và kiểm soát nhiệt độ. Dưới đây là một số ví dụ về ứng dụng của bảng LED này:

1. Ngành công nghiệp thực phẩm và đồ uống: Bảng LED được sử dụng để hiển thị nhiệt độ trong các quy trình sản xuất thực phẩm và đồ uống, như lò nướng, lò lạnh, và hệ thống làm nguội. Điều này giúp đảm bảo rằng sản phẩm được sản xuất ở nhiệt độ an toàn và đạt chất lượng mong muốn.
2. Hệ thống điều khiển nhiệt độ trong các tòa nhà: Trong các hệ thống sưởi ấm và điều hòa không khí của các tòa nhà thương mại hoặc công nghiệp, bảng LED có thể hiển thị nhiệt độ trong các khu vực khác nhau để đảm bảo rằng môi trường làm việc hoặc sống của người dùng là thoải mái và hiệu quả năng lượng.
3. Quy trình sản xuất công nghiệp: Trong các ngành công nghiệp như hóa chất, dầu khí, và sản xuất, bảng LED có thể hiển thị nhiệt độ trong các thiết bị và hệ thống quy trình để theo dõi và kiểm soát các quy trình sản xuất.
4. Trong lĩnh vực y tế: Bảng LED có thể được sử dụng trong các thiết bị y tế như máy hấp thụ nhiệt độ hoặc hệ thống điều khiển nhiệt độ trong các phòng mổ và phòng chăm sóc đặc biệt.

Những ứng dụng này chỉ là một số ví dụ và bảng LED hiển thị giá trị từ cảm biến dòng PT100 có thể được sử dụng trong nhiều lĩnh vực khác nhau để đảm bảo quy trình và môi trường làm việc hoặc sống được kiểm soát và duy trì nhiệt độ theo đúng yêu cầu.

7.Lý do nên chọn sieuthidenbao là nhà cung cấp bảng led hiển thị giá trị từ cảm biến dòng PT100

Sieuthidenbao là nhà cung cấp bảng LED hiển thị giá trị từ cảm biến dòng PT100 uy tín chất lượng số 1 Việt Nam.Chúng tôi chuyên cung các bảng hiển thị được dùng trong công nghiệp: Bảng led nhiệt độ, độ ẩm, hiển thị thông tin từ PC/PLC …

• Chất lượng sản phẩm:
• Kinh nghiệm và chuyên môn:
• Tích hợp và tùy chỉnh:
• Hỗ trợ kỹ thuật và dịch vụ sau bán hàng:
• Thương hiệu uy tín: .
• Tính hiệu quả về chi phí:
