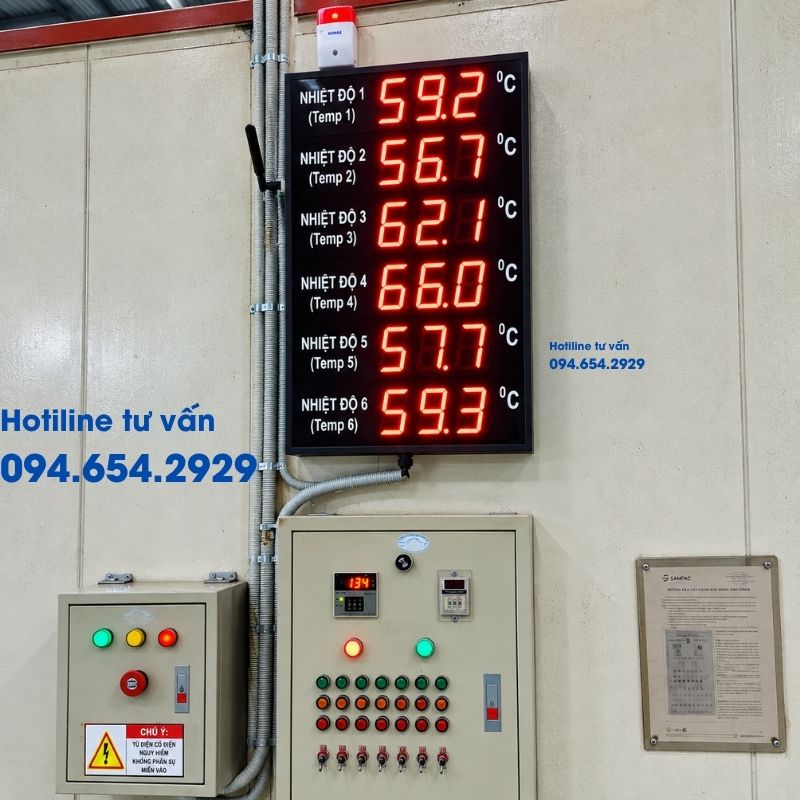

Hệ thống giám sát nhiệt độ 06 vùng cho lò sấy

1.Hệ Thống Giám Sát Nhiệt Độ 06 Vùng Cho Lò Sấy

Trong các nhà máy, xưởng sản xuất và khu vực sấy công nghiệp, việc kiểm soát nhiệt độ tại nhiều vị trí cùng lúc có vai trò quan trọng đối với chất lượng sản phẩm, độ ổn định của quy trình và an toàn vận hành.

Hệ thống giám sát nhiệt độ 06 vùng cho lò sấy được thiết kế để đo, hiển thị và theo dõi nhiệt độ tại 06 vị trí khác nhau trong cùng một hệ thống. Dữ liệu từ các cảm biến được truyền về bộ xử lý, hiển thị trực tiếp trên bảng LED và có thể giám sát online thông qua giao diện web trên máy tính hoặc điện thoại.

Đây là giải pháp phù hợp cho các lò sấy cần theo dõi nhiệt độ tại nhiều khu vực, hạn chế tình trạng chênh lệch nhiệt độ và hỗ trợ người vận hành phát hiện nhanh các trường hợp vượt ngưỡng cài đặt.

Thông qua hệ thống, người vận hành có thể:

• Theo dõi nhiệt độ tại 06 vùng trên cùng một bảng hiển thị.
• Nhận biết sự chênh lệch nhiệt độ giữa các vị trí.
• Quan sát nhiệt độ trực tiếp tại khu vực lò sấy.
• Theo dõi dữ liệu từ xa bằng máy tính hoặc điện thoại.
• Cài đặt ngưỡng cảnh báo nhiệt độ.
• Nhận cảnh báo khi nhiệt độ vượt quá giới hạn cho phép.
• Hỗ trợ ghi nhận và kiểm tra tình trạng vận hành của lò sấy.

2. Vì sao lò sấy cần giám sát nhiệt độ tại nhiều vùng?

Trong thực tế, nhiệt độ bên trong lò sấy không phải lúc nào cũng đồng đều tại mọi vị trí. Sự chênh lệch có thể xuất hiện do vị trí gia nhiệt, luồng gió, cách bố trí sản phẩm, kết cấu lò hoặc điều kiện vận hành.

Nếu chỉ đo tại một vị trí, người vận hành có thể không phát hiện được tình trạng một khu vực quá nóng hoặc một khu vực chưa đạt nhiệt độ yêu cầu.

Việc giám sát 06 vùng giúp cung cấp dữ liệu toàn diện hơn, hỗ trợ:

•  Kiểm tra độ đồng đều nhiệt độ
•  Phát hiện nhiệt độ bất thường
•  Hạn chế rủi ro ảnh hưởng đến sản phẩm
•  Hỗ trợ kiểm soát quy trình sản xuất

3. Hệ thống giám sát nhiệt độ 06 vùng cho lò sấy gồm những thiết bị nào?

Một hệ thống giám sát nhiệt độ 06 vùng thường bao gồm các thành phần chính sau:

• 06 cảm biến nhiệt độ.
• Bộ xử lý hoặc bộ điều khiển trung tâm.
• Bảng LED hiển thị nhiệt độ 06 vùng.
• Hệ thống truyền thông.
• Giao diện web giám sát online.
• Hệ thống cảnh báo.
• Bộ nguồn và phụ kiện lắp đặt.
• Dây tín hiệu, dây nguồn và thiết bị kết nối.

Tùy theo yêu cầu thực tế, hệ thống có thể được cấu hình để chỉ hiển thị nhiệt độ tại chỗ hoặc tích hợp thêm chức năng giám sát từ xa, cảnh báo và quản lý dữ liệu.

4. Cảm biến nhiệt độ sử dụng trong hệ thống

Cảm biến nhiệt độ là bộ phận trực tiếp đo nhiệt độ tại từng vị trí trong lò sấy. Với hệ thống 06 vùng, số lượng cảm biến được sử dụng là 06 cảm biến, tương ứng với 06 vị trí đo.

Cảm biến cần được lựa chọn phù hợp với:

• Khoảng nhiệt độ hoạt động của lò sấy.
• Môi trường lắp đặt.
• Khoảng cách từ cảm biến đến bộ điều khiển.
• Phương thức truyền tín hiệu.
• Kết cấu và vị trí cần đo.
• Yêu cầu về độ chính xác và độ ổn định.

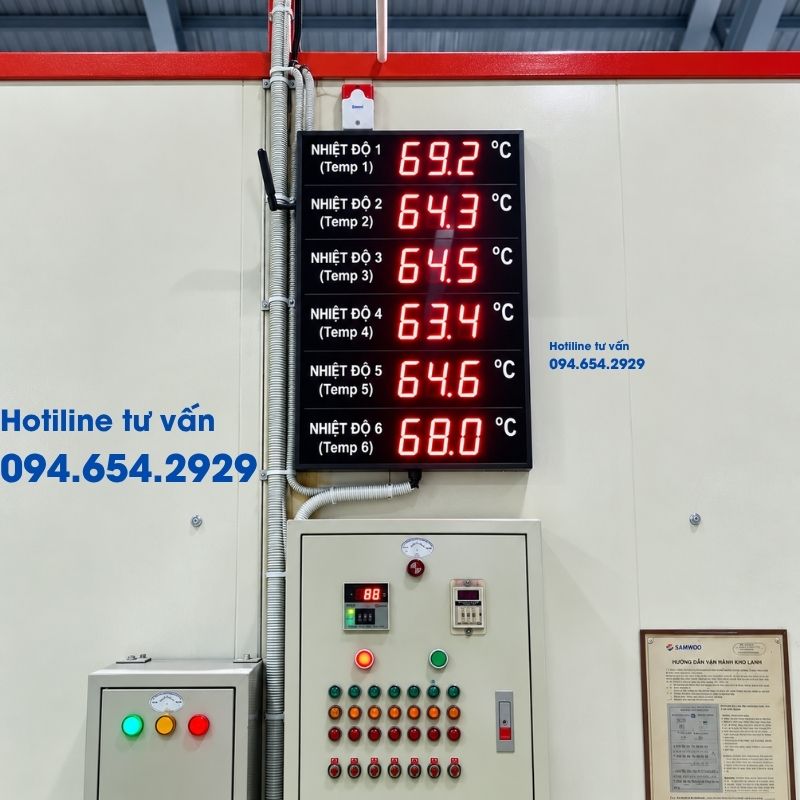

5. Bảng LED hiển thị nhiệt độ 06 vùng

Bảng LED là thiết bị giúp hiển thị trực quan nhiệt độ đo được tại 06 vị trí. Các giá trị được bố trí theo từng dòng riêng biệt, giúp người vận hành quan sát nhanh mà không cần truy cập vào máy tính.

Thông số kỹ thuật

• Model: BLED_6x3_3i.
• Kiểu hiển thị: Hiển thị một mặt.
• Số vùng hiển thị: 06 vùng nhiệt độ.
• Kích thước: 420 x 660 x 70mm.
• Vật liệu khung: Sắt sơn tĩnh điện.
• Loại LED: LED 7 đoạn 3 inch.
• Cảm biến: Cảm biến dòng PT100 Hàn Quốc, số lượng 06.
• Nguồn cấp: 220VAC, 50/60Hz.
• Giám sát online: Qua web bằng máy tính hoặc điện thoại di động.
• Cảnh báo: Có thể cài đặt ngưỡng cảnh báo.
• Cảnh báo từ xa: Qua máy tính và điện thoại.

Bảng LED có kích thước chữ lớn, dễ quan sát tại khu vực sản xuất. Việc hiển thị đồng thời 06 giá trị nhiệt độ giúp người vận hành nhanh chóng nhận biết sự thay đổi giữa các vùng.

6. Giao diện web giám sát nhiệt độ online

Bên cạnh bảng LED hiển thị tại hiện trường, hệ thống có thể tích hợp giao diện web để theo dõi nhiệt độ từ xa.

Thông qua giao diện web, người dùng có thể truy cập bằng máy tính, laptop hoặc điện thoại có kết nối mạng. Tùy theo cấu hình phần mềm, giao diện có thể cung cấp các chức năng:

• Hiển thị nhiệt độ của 06 vùng.
• Theo dõi giá trị nhiệt độ theo thời gian thực.
• Quan sát tình trạng từng cảm biến.
• Cài đặt giới hạn nhiệt độ.
• Hiển thị trạng thái cảnh báo.
• Theo dõi dữ liệu từ xa.
• Hỗ trợ kiểm tra tình trạng hoạt động của hệ thống.

Giao diện web giúp giảm sự phụ thuộc vào việc phải có mặt trực tiếp tại khu vực lò sấy. Bộ phận quản lý hoặc kỹ thuật có thể theo dõi tình trạng nhiệt độ tại nhiều vị trí từ phòng điều hành hoặc địa điểm khác có kết nối mạng.

7. Nguyên lý hoạt động của hệ thống

Hệ thống giám sát nhiệt độ 06 vùng cho lò sấy hoạt động theo quy trình cơ bản như sau:

• Bước 1: Đo nhiệt độ tại 06 vị trí
• Bước 2: Truyền tín hiệu về bộ xử lý
• Bước 3: Hiển thị trên bảng LED
• Bước 4: Truyền dữ liệu lên giao diện web
• Bước 5: Kiểm tra ngưỡng và phát cảnh báo

9. Lợi ích khi sử dụng hệ thống giám sát nhiệt độ 06 vùng

• Theo dõi nhiều vị trí cùng lúc
• Phát hiện nhanh sự chênh lệch nhiệt độ
• Nâng cao khả năng kiểm soát chất lượng
• Hỗ trợ cảnh báo kịp thời
• Giám sát từ xa
• Giảm thao tác kiểm tra thủ công
• Có khả năng mở rộng

10. Ứng dụng của hệ thống giám sát nhiệt độ 06 vùng

Hệ thống có thể được sử dụng trong nhiều môi trường cần theo dõi nhiệt độ tại nhiều vị trí, chẳng hạn:

• Lò sấy công nghiệp.
• Khu vực sấy nguyên vật liệu.
• Xưởng sản xuất có nhiều vùng nhiệt.
• Khu vực gia nhiệt.
• Hệ thống xử lý nhiệt.
• Nhà máy cần theo dõi nhiệt độ tại nhiều điểm.
• Khu vực sản xuất yêu cầu kiểm soát nhiệt độ liên tục.

Hệ thống giám sát nhiệt độ 06 vùng cho lò sấy là giải pháp phù hợp cho các nhà máy và khu vực sản xuất cần theo dõi nhiệt độ tại nhiều vị trí cùng lúc.

Sự kết hợp giữa cảm biến nhiệt độ, bảng LED hiển thị, bộ xử lý, giao diện web và chức năng cảnh báo giúp người vận hành dễ dàng theo dõi tình trạng nhiệt độ, phát hiện bất thường và nâng cao khả năng kiểm soát quy trình sấy.

Để được tư vấn cấu hình phù hợp với lò sấy, số lượng vùng đo và điều kiện lắp đặt thực tế, doanh nghiệp có thể liên hệ VHB Việt Nam để được khảo sát và đề xuất giải pháp.
