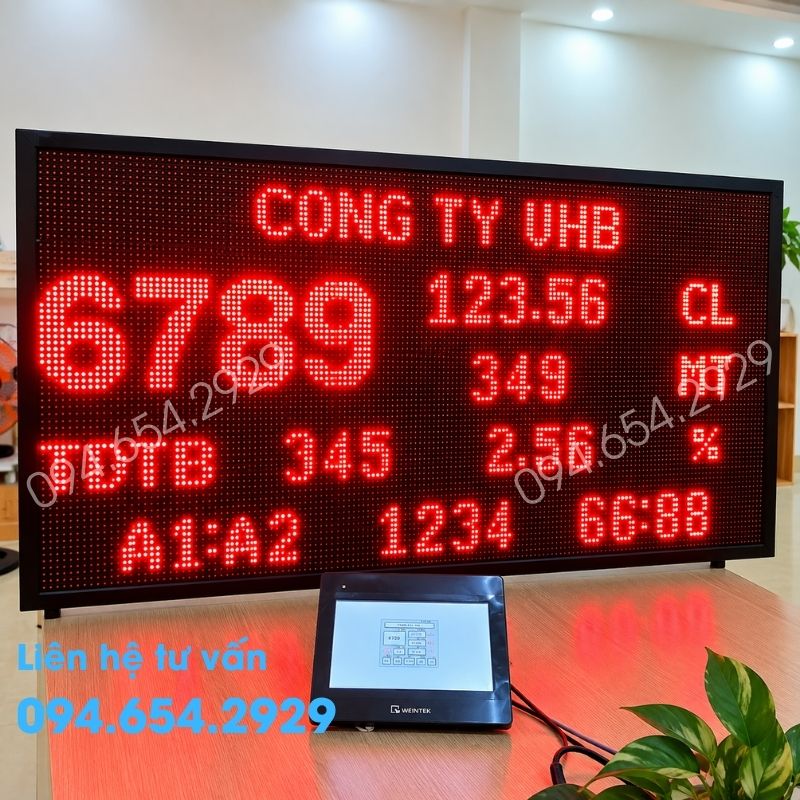

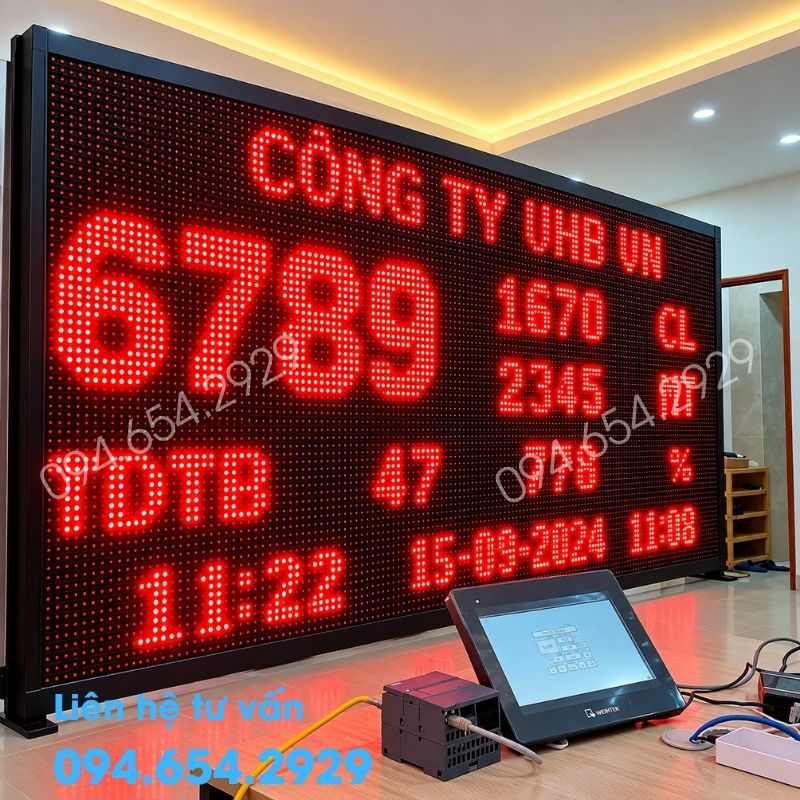

Bảng Led Kết Nối Màn HMI

1.Bảng LED kết nối màn HMI – Hiển thị thông số từ hệ thống điều khiển

Bảng LED kết nối màn HMI là giải pháp hiển thị thông số sản xuất, dữ liệu vận hành và trạng thái thiết bị từ hệ thống điều khiển ra màn hình LED kích thước lớn. Giải pháp này đặc biệt phù hợp với nhà máy, dây chuyền sản xuất và các hệ thống tự động hóa cần hiển thị thông tin trực quan tại khu vực vận hành.

Trong hệ thống tự động hóa, màn HMI (Human Machine Interface) thường được sử dụng để người vận hành theo dõi dữ liệu và điều khiển thiết bị. Khi cần đưa một hoặc nhiều thông số quan trọng ra vị trí quan sát rộng hơn, bảng LED có thể được kết nối với hệ thống PLC/HMI để hiển thị các giá trị cần thiết.

Mô hình tổng quát:

Cảm biến/Thiết bị → PLC → HMI → Bảng LED

2.Giao tiếp giữa bảng LED và màn HMI

Tùy cấu trúc hệ thống, bảng LED có thể sử dụng nhiều phương thức giao tiếp khác nhau.

Kết nối RS485

RS485 phù hợp với các hệ thống công nghiệp cần truyền dữ liệu ổn định trong khoảng cách tương đối xa.

Bảng LED có thể sử dụng RS485 để nhận dữ liệu từ PLC hoặc thiết bị điều khiển theo giao thức được cấu hình.

Kết nối RS232

RS232 có thể được sử dụng trong các hệ thống có khoảng cách kết nối ngắn hoặc thiết bị điều khiển hỗ trợ giao tiếp RS232.

Kết nối Ethernet/TCP-IP

Đối với hệ thống tự động hóa sử dụng mạng Ethernet công nghiệp, bảng LED có thể được thiết kế để giao tiếp qua TCP/IP.

Phương án này phù hợp khi dữ liệu cần truyền giữa PLC, máy tính, HMI và các thiết bị hiển thị thông qua mạng nội bộ.

3.Bảng LED có thể hiển thị những thông tin gì từ HMI?

Thông qua dữ liệu từ PLC/HMI, bảng LED có thể hiển thị nhiều loại thông tin:

• Nhiệt độ.
• Áp suất.
• Độ ẩm.
• Lưu lượng.
• Mức nước.
• Tốc độ động cơ.
• Số lượng sản phẩm.
• Sản lượng theo ca.
• Thời gian sản xuất.
• Trạng thái máy.
• Mã sản phẩm.
• Cảnh báo thiết bị.

Tùy nhu cầu, bảng LED có thể được thiết kế một dòng, nhiều dòng hoặc nhiều vùng hiển thị.

4.Thông số kỹ thuật bảng LED kết nối màn HMI

Thông số kỹ thuật thực tế được lựa chọn dựa trên loại PLC, HMI, giao thức truyền thông và yêu cầu của từng dự án.

5.Ưu điểm của bảng LED kết nối màn HMI

Việc bổ sung bảng LED vào hệ thống HMI/PLC mang lại một số lợi ích:

• Hiển thị thông tin tại vị trí cần quan sát.
• Chữ LED kích thước lớn, dễ nhìn từ xa.
• Không cần thay đổi toàn bộ hệ thống PLC/HMI hiện có.
• Có thể lựa chọn chỉ hiển thị những thông số quan trọng.
• Hỗ trợ nhiều phương thức giao tiếp.
• Có thể thiết kế theo kích thước thực tế.
• Có thể mở rộng cảnh báo bằng đèn và còi.
• Phù hợp với nhiều hệ thống tự động hóa công nghiệp.

Bảng LED kết nối màn HMI là giải pháp mở rộng khả năng hiển thị của hệ thống tự động hóa, giúp đưa các thông số quan trọng từ PLC/HMI ra khu vực sản xuất và những vị trí cần quan sát từ xa.

Tùy kiến trúc hệ thống, bảng LED có thể kết nối thông qua PLC, RS485, RS232, TCP/IP hoặc giao thức phù hợp, đồng thời hỗ trợ hiển thị nhiều loại dữ liệu như nhiệt độ, áp suất, lưu lượng, tốc độ, sản lượng và trạng thái thiết bị.

Đối với các hệ thống đã sử dụng PLC và HMI, việc bổ sung bảng LED là một phương án để tăng khả năng hiển thị trực quan mà không cần thay thế hệ thống điều khiển hiện có.
