Bảng LED Matrix P5 giao tiếp Modbus RTU

1. Bảng LED Matrix P5 giao tiếp Modbus RTU

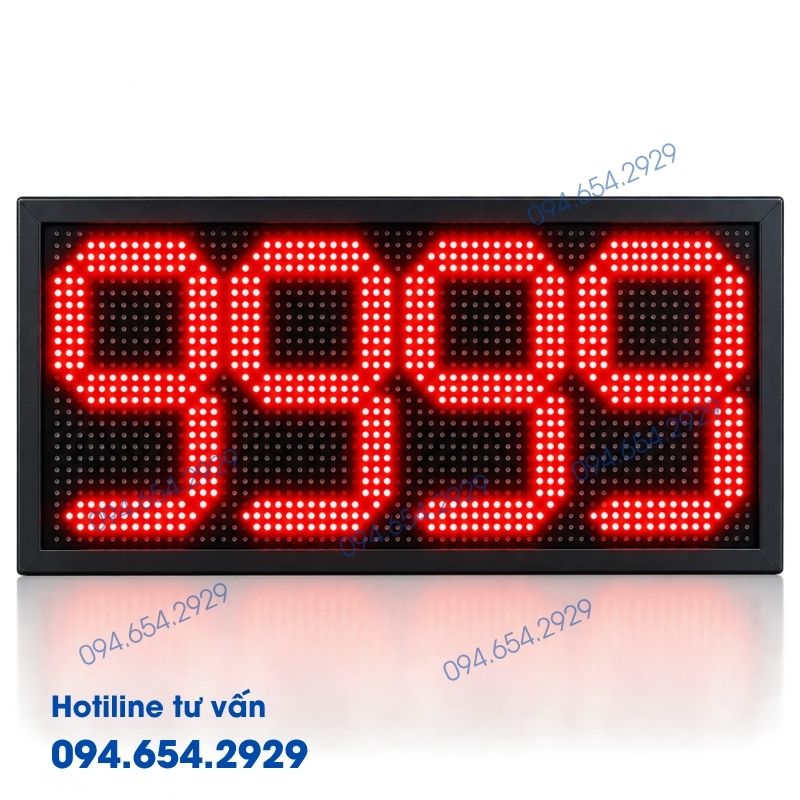

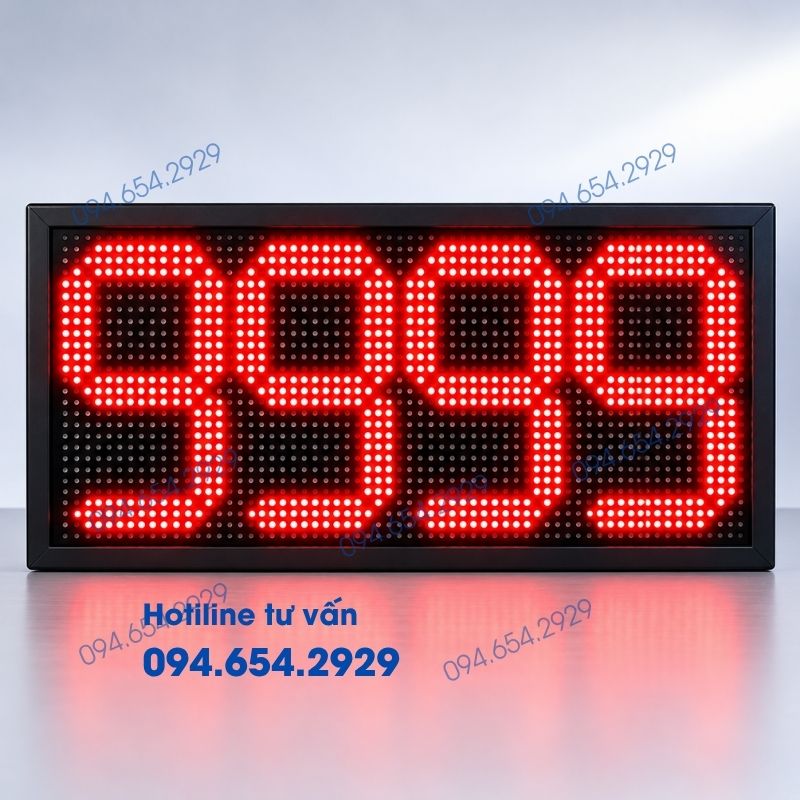

Bảng LED Matrix P5 giao tiếp Modbus RTU là giải pháp hiển thị dữ liệu trực quan dành cho các hệ thống tự động hóa và giám sát công nghiệp. Sản phẩm sử dụng LED Matrix P5 đa sắc, kết hợp giao tiếp RS485 và giao thức Modbus RTU, cho phép nhận dữ liệu trực tiếp từ PLC, HMI, cảm biến, đồng hồ đo và các thiết bị điều khiển.

Bảng LED có khả năng tiếp nhận dữ liệu từ hệ thống điều khiển, xử lý và hiển thị trực tiếp trên màn hình LED. Nhờ đó, người vận hành có thể dễ dàng theo dõi các thông số quan trọng theo thời gian thực mà không cần truy cập trực tiếp vào máy tính hoặc tủ điều khiển.

Mô hình kết nối cơ bản:

PLC/HMI → Modbus RTU RS485 → Bảng LED Matrix P5

Sản phẩm phù hợp với các ứng dụng như hiển thị nhiệt độ, áp suất, tốc độ, lưu lượng, sản lượng, điện áp, dòng điện, trạng thái thiết bị và các thông tin sản xuất khác.

2. Thông số kỹ thuật Bảng LED Matrix P5 giao tiếp Modbus RTU

• Model: VHB05-1834-RS485
• Kiểu bảng: Bảng LED 01 mặt
• Loại LED: LED Matrix P5 đa sắc
• Kích thước: 180 × 340 × 60 mm
• Giao tiếp: RS485
• Giao thức: Modbus RTU
• Tiêu chuẩn: ISO 9001:2015

Lưu ý: Các tham số giao tiếp như Slave ID và Baud Rate có thể được thay đổi để phù hợp với cấu hình của hệ thống PLC/HMI.

3. Cách kết nối bảng LED Matrix P5 với PLC qua Modbus RTU

Bảng LED Matrix P5 VHB05-1834-RS485 sử dụng giao tiếp RS485 và giao thức Modbus RTU để trao đổi dữ liệu với PLC hoặc HMI.

Trong mô hình kết nối, PLC/HMI đóng vai trò Master (Client) và bảng LED đóng vai trò Slave (Server).

3.1. Phương thức kết nối

• Giao thức truyền thông: Modbus RTU
• Chuẩn giao tiếp: RS485
• Thiết bị Master: PLC/HMI
• Thiết bị Slave: Bảng LED Matrix P5
• Phương thức truyền: PLC/HMI gửi yêu cầu và bảng LED phản hồi dữ liệu tương ứng.
• Thời gian tối thiểu giữa hai lệnh liên tiếp: 1000 ms.

Mô hình kết nối:

PLC/HMI (Master) → RS485/Modbus RTU → Bảng LED (Slave)

3.2. Cấu hình giao tiếp mặc định

Các thông số giao tiếp mặc định của bảng LED:

Các thông số trên có thể được điều chỉnh tùy theo yêu cầu của hệ thống và cấu hình thiết bị Master.

4. Bảng thanh ghi Modbus RTU

Bảng LED sử dụng các thanh ghi Modbus để lưu trữ dữ liệu hiển thị và các tham số cấu hình giao tiếp.

Trong đó:

• Thanh ghi 40.001: lưu giá trị được hiển thị trên bảng LED.
• Thanh ghi 40.101: lưu địa chỉ Slave ID của bảng LED.
• Thanh ghi 40.102: lưu giá trị Baud Rate được cấu hình cho giao tiếp RS485.

5. Cấu hình ID và Baud Rate cho bảng LED

Ngoài dữ liệu hiển thị, bảng LED còn có các thanh ghi phục vụ cấu hình giao tiếp.

Thay đổi Slave ID

Giá trị Slave ID được lưu tại:

Thanh ghi 40.101

Slave ID mặc định:

1

Người dùng có thể thay đổi ID để phù hợp với hệ thống có nhiều thiết bị Modbus RTU trên cùng mạng RS485.

Cấu hình Baud Rate

Giá trị Baud Rate được lưu tại:

Thanh ghi 40.102

Baud Rate mặc định:

9600 bps

Việc cấu hình Baud Rate giúp bảng LED đồng bộ tốc độ truyền thông với thiết bị Master.

6. Ưu điểm của bảng LED Matrix P5 giao tiếp Modbus RTU

Bảng LED Matrix P5 VHB05-1834-RS485 mang lại giải pháp hiển thị dữ liệu trực quan cho hệ thống tự động hóa với những ưu điểm:

• Giao tiếp RS485/Modbus RTU phổ biến trong hệ thống công nghiệp.
• Có thể kết nối trực tiếp với PLC/HMI theo mô hình Master – Slave.
• LED Matrix P5 đa sắc, hỗ trợ hiển thị rõ ràng chữ và số.
• Dữ liệu được cập nhật tự động từ hệ thống điều khiển.
• Có thể tùy chỉnh Slave ID và Baud Rate.
• Kích thước nhỏ gọn 180 × 340 × 60 mm, thuận tiện lắp đặt.
• Có thể sử dụng để hiển thị nhiều loại dữ liệu từ hệ thống tự động hóa.
• Sản phẩm được sản xuất theo tiêu chuẩn ISO 9001:2015.

7. Ứng dụng của bảng LED Matrix P5 Modbus RTU

Bảng LED có thể sử dụng trong nhiều hệ thống cần hiển thị dữ liệu từ PLC hoặc thiết bị Modbus RTU như:

• Hiển thị nhiệt độ, độ ẩm.
• Hiển thị áp suất.
• Hiển thị lưu lượng.
• Hiển thị tốc độ máy.
• Hiển thị sản lượng.
• Hiển thị số lượng sản phẩm.
• Hiển thị điện áp, dòng điện, công suất.
• Hiển thị trạng thái dây chuyền.
• Hiển thị thông tin vận hành máy móc.
• Hiển thị dữ liệu trong phòng điều khiển.
• Hệ thống giám sát và tự động hóa nhà máy.

Với giao tiếp RS485/Modbus RTU, bảng LED có thể trở thành một thiết bị hiển thị độc lập trong hệ thống mà không cần bố trí thêm máy tính tại vị trí quan sát.

Bảng LED Matrix P5 giao tiếp Modbus RTU VHB05-1834-RS485 là giải pháp hiển thị dữ liệu công nghiệp nhỏ gọn, dễ tích hợp với PLC, HMI và các thiết bị sử dụng giao thức Modbus RTU.

Thông qua giao tiếp RS485, bảng LED có thể nhận dữ liệu từ hệ thống điều khiển và hiển thị trực tiếp trên LED Matrix P5 đa sắc, giúp người vận hành dễ dàng theo dõi thông tin theo thời gian thực.

Với khả năng cấu hình Slave ID, Baud Rate và thanh ghi dữ liệu, sản phẩm phù hợp với nhiều hệ thống tự động hóa, giám sát và hiển thị thông tin trong nhà máy.

VHB Việt Nam nhận thiết kế và cung cấp bảng LED Matrix P5 giao tiếp Modbus RTU theo yêu cầu, đáp ứng các yêu cầu về kích thước, nội dung hiển thị, giao tiếp và tích hợp với hệ thống điều khiển.
