HỆ THỐNG ĐO TĨNH ĐIỆN – GIẢI PHÁP ĐO TĨNH ĐIỆN CHO NHÀ MÁY

HỆ THỐNG ĐO TĨNH ĐIỆN – GIẢI PHÁP KIỂM SOÁT TĨNH ĐIỆN HIỆU QUẢ CHO NHÀ MÁY HIỆN ĐẠI

1. Hệ thống đo tĩnh điện là gì?

Hệ thống đo tĩnh điện là tập hợp các thiết bị và phần mềm dùng để kiểm tra, giám sát và kiểm soát điện tích tĩnh điện trên người, vật liệu, hoặc thiết bị trong môi trường công nghiệp – đặc biệt là các khu vực yêu cầu độ sạch và an toàn cao như phòng sạch, nhà máy điện tử, SMT, bán dẫn, dược phẩm…

Tĩnh điện là nguyên nhân tiềm ẩn gây ra hư hỏng linh kiện điện tử, lỗi sản phẩm, thậm chí cháy nổ trong môi trường nhạy cảm. Do đó, việc lắp đặt hệ thống đo tĩnh điện là điều cần thiết để đảm bảo an toàn và chất lượng sản xuất.

2. Cấu tạo của hệ thống đo tĩnh điện

Một hệ thống đo tĩnh điện chuyên nghiệp thường bao gồm:

• Thiết bị đo ESD cá nhân: Đo vòng đeo tay, giày ESD, kết quả PASS/FAIL rõ ràng

• Trụ kiểm tra ra vào: Cổng tripod 3 càng, cổng Swing, Cổng Flap…

• Tấm tiếp xúc chân và tay: Đảm bảo đo đầy đủ cả cơ thể người.

• Hệ thống kiểm soát cửa tự động: Chỉ mở cửa khi người kiểm tra đạt yêu cầu tĩnh điện.

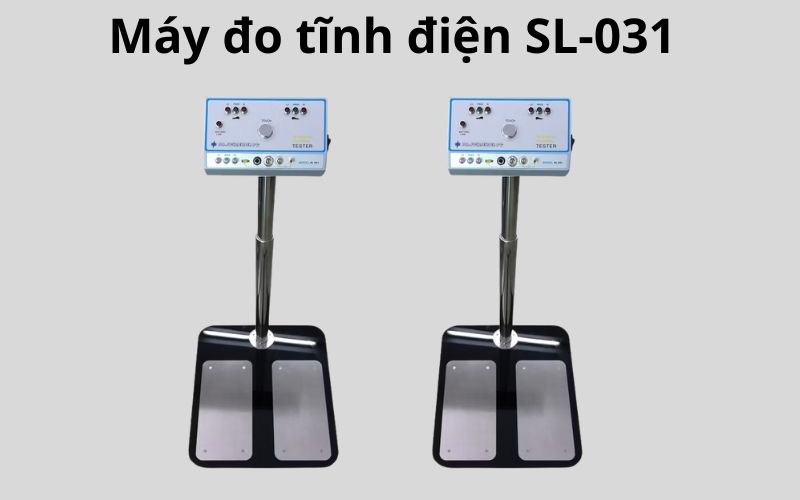

2.1 Thông số kỹ thuật máy đo độ tĩnh điện SL-031

– Model: SL-031
– Dải đo giá trị đo: 750KΩ-100MΩ
– Sai số: ±20Ω
– Nhiệt độ hoạt động: 0 ℃ -31 ℃
–  Độ ẩm tương đối :  0-90% R

– Dụng cụ kiểm tra (mm)：142,5 (L) × 82 (W) × 39 (H)

– Giá đỡ (mm)：400 (L) × 250 (W) × 800 (H)

– Bàn đạp (mm): 400 (L) × 450 (W)

– Trọng lượng: 5.5kg
– Phạm vi điều chỉnh chiều cao : 900mm-1470mm

 2.2 Thông số kỹ thuật Cổng Tripod

Thiết bị kiểm soát an ninh đường bộ Model: IDS-TS406

– Nguồn cấp: 220VAC, 50/60Hz

– Nhiệt độ hoạt động -28℃ ~ 60℃

– Độ ẩm 5% ~ 80%

– Môi trường lắp đặt: Trong nhà

– Lưu lượng qua lại khoảng 30 người/phút

– Chất liệu thân vỏ Thép không gỉ

3. Nguyên lý hoạt động hệ thống đo tĩnh điện sử dụng như thế nào?

Máy kiểm tra độ tĩnh điện SL-031 được dùng để đo điện trở trên người công nhân trước khi bắt đầu vào các xưởng làm việc. Máy được đặt ở cửa ra vào của các xưởng sản xuất. Trước khi vào làm việc, người công nhân cần phải được kiểm tra điện trở ở trên cơ thể, từ đó đưa ra các biện pháp chống tĩnh điện hiệu quả.
Cách sử dụng rất đơn giản. Người công nhân đi chân trần bước lên máy, đặt ngón tay vào nút touch trên máy, 2 bàn chân đặt đúng vị trí như trên hình. Các đèn LO, PASS, HI sẽ thông báo kết quả đo
1. Đặt ngón tay vào nút touch
2. Đặt 2 bàn chân vào vị trí trên máy
Máy đo điện trở SL-031 được sử dụng ở các xưởng sản xuất

4. Lợi ích khi sử dụng hệ thống đo tĩnh điện

Việc lắp đặt hệ thống đo tĩnh điện mang lại nhiều lợi ích rõ rệt:

•  Ngăn ngừa sự cố ESD gây hỏng linh kiện, nâng cao tuổi thọ sản phẩm.

• Kiểm soát nghiêm ngặt người ra vào phòng sạch, khu vực nhạy cảm.

• Lưu trữ và truy xuất dữ liệu đo từng nhân sự, giúp kiểm tra nội bộ nhanh chóng.

•  Tăng độ tin cậy của dây chuyền sản xuất, đạt chuẩn ISO/IEC quốc tế.

5. Ứng dụng của hệ thống đo tĩnh điện

• Nhà máy sản xuất điện tử (PCB, IC, SMT, FPC…)

• Phòng sạch y tế – dược phẩm – sinh học

• Kho linh kiện, kho hóa chất dễ cháy nổ

• Trung tâm R&D, phòng thử nghiệm

6. Đơn vị cung cấp hệ thống đo tĩnh điện uy tín

Chúng tôi chuyên cung cấp hệ thống đo tĩnh điện trọn gói, bao gồm tư vấn, thiết kế, lắp đặt và bảo trì tận nơi. Thiết bị chính hãng từ các thương hiệu uy tín như Desco, Warmbier, Treston, Tongde…
